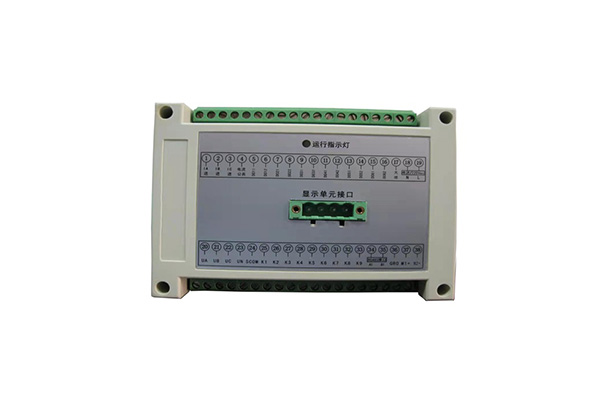

RMB-502分體式馬達保護器

0315012
0315013
主要功能
技(jì )術指标

産品概述

      低壓馬達保護器适用于AC380V、AC660V低壓系統,采用了強大的32位處理器及先進的24位A/D轉換技(jì )術,它集測量、保護、控制、網絡通訊(遙測、遙訊、遙控)等功能于一體,可對三相異步電動機進行全面的保護控制。
      本産品采用模塊化結構設計,将主控制器與顯示操作模塊分開。産品體積小,結構緊湊、安裝方便,特别适用于開關櫃、抽屜櫃、操作箱上。
      它可取代傳統的塑殼斷路器、熱繼電器、電流表、電壓表、電流互感器、多種信号燈、電流表、大量中間繼電器和時間繼電器、變送器、PLC等部件,石油、化工、煤炭、電力、冶金、市政等行業電機保護的理想産品。

功能特點

      先進的高性能工業級微處理器,數據處理和信息存儲能力強,可靠性高,運行速度快;
      中文液晶顯示,人性化按鍵和菜單設計,符合現場調試特點,便于操作;
      采用先進存儲技(jì )術,實現掉電後設定參數仍能保存;
      保護功能:裝置内置多種保護,僅需簡單選擇即可實現保護的投入或退出、報警或跳閘;
      産品具有“抗晃電”功能,當生産工藝過程中發生短時晃電現象時,此功能可保護工藝過程的連續性,或電機的分批再啓動功能;
      具有19次SOE事件記錄功能,包括事件類型、動作發生時間,動作參數值,便于故障分析事件原因;
      就地/遠方控制功能:可通過遠方、就地轉換實現裝置面闆、開關量輸入及後台通訊控制電機的起停的功能;
      具有遠方通訊功能:
          ①、标準配置1路RS485接口和标準Modbus規約,可将測控信息、開關量狀态、保護參數等上傳後台監控主機,構成電機控制中心,實現遠方的集中管理和監控;本産品還可擴展兩路通訊功能。
          ②、可選配1路Profibus-DP接口和Profibus規約,可将測控信息、開關量狀态、保護參數等上傳後台監控主機,構成電機控制中心,實現遠方的集中管理和監控;本産品還可擴展為兩路通訊功能;
      自檢告警功能:保護器通過對裝置自身的硬件檢測,當檢測到故障時,發出運行異常信号并報警, 硬件故障包括:RAM、NVRAM等。

保護功能

起動時短路、運行時短路、起動時過載保護、運行時過載保護、過負荷保護、欠載保護、電流不平衡保護、堵轉保護、缺相保護、過電壓保護、欠

電壓保護、起動超時保護、抗晃電(失電重啓)保護等

測量功能

三相電流、三相相/線電壓、頻率、功率因數、三相總有/無功功率

計量功能

三相總有功電能、三相總無功電能

繼電器輸出

6路繼電器輸出(無源輸出)

開關量輸入

可帶9路開關量輸入功能(有源輸入)

變送輸出

一路4-20mA模拟量電流/電壓輸出功能

通訊功能

1路RS485通訊接口,标準Modbus通訊規約,速率1200~9600bps可選;或選配1路Profibus-DP

起動方式

保護模式、直接起動、雙向起動



掃二維碼用手機看
未找到相應參數組,請于後台屬性模闆中添加



輸入電壓

額定電壓:AC220V/380V

過載能力:1.2倍連續運行

CT模塊

電動機額定電流≤400A

适配額定電流≤400A

測量精度

電能1級,其它0.5級

保護精度

電流不超過±5%                       電壓不超過±2.5%

延時動作不超過±40ms             事件記錄分辨率: ≤10ms

輸入頻率

輸入範圍:45~65Hz

額定頻率:50/60 Hz

繼電器接點容量

5A/250VAC

5A/30VDC

開關量輸入

常規AC220V外部供電(其它要求,請訂貨說明)

光電隔離

4-20mA輸出

可編程,DC24V内部供電

輔助電源

DC 110V~340V或AC 85~264V

功耗<3W

工作環境

工作溫度:-25℃~+65℃

工作相對濕度≤90%   無腐蝕氣體場所
