RKC系列開關櫃智能操控裝置

0315015
主要功能
技(jì )術指标

産品概述

      開關櫃智能測溫操控裝置産品功能強大,适用于3KV-35KV 戶内開關櫃,手車櫃、固定櫃、中置櫃、環網櫃等多種開關櫃。具有動态一次模拟圖、高壓帶電顯示、斷路器分合狀态指示、儲能指示、接地開關狀态指示、自動加熱除濕數據顯示及控制、小車位置指示、分合閘回路完好指示、人體感應及櫃内照明、語音防誤提示,以及重要擴展功能電氣接點無線測溫功能。本裝置可取代現有的一次回路模拟圖、帶電顯示器、自動加熱除濕控制器、斷路器分合按鈕等獨立安裝的設備。具有RS485通訊接口,MODBUS通訊協議。使開關櫃進一步智能化、數字化、網絡化,方便廣大用戶使用與操作。

功能特點

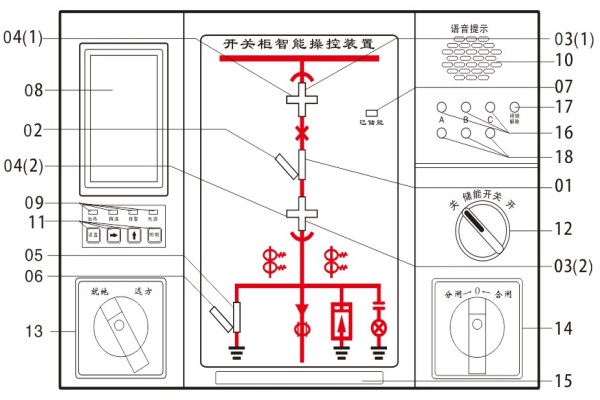

      模拟顯示部分與功能(注:下圖為常規面膜圖、具體面膜圖以實物為準)

 01 斷路器合指示                      10 語音輸出
02 斷路器分指示                      11 操作鍵盤
03(1)、03(2)工作位置指示          12 儲能旋鈕
         04(1)、04(2)試驗位置指示          13 遠方/就地轉換開關
       05 接地開關合指示                    14 分/合閘轉換開關
06 接地開關分指示                    15 人體感應
07 儲能指示                          16 帶電顯示
08 液晶顯示界面                      17 閉鎖
09 指示燈區                          18 驗電核相

産品選型

型号

主要功能

開孔尺寸

RKC-94

斷路器狀态、位置功能顯示,開關狀态動态顯示,彈簧儲能動态顯示,兩路溫度測量及控制輸出,高壓帶電顯示及閉鎖,嵌入式安裝。

220mm×165mm

RKC-95

斷路器狀态、位置功能顯示,開關狀态動态顯示,彈簧儲能動态顯示,兩路溫濕度測量及控制輸出,高壓帶電顯示及閉鎖,語音防誤提示,照明開關,

分合閘,遠方就地開關,儲能開關,RS485通訊接口,Modbus通訊協議,嵌入式安裝。

220mm×165mm

RKC-95Y

斷路器狀态、位置功能顯示,開關狀态動态顯示,彈簧儲能動态顯示,兩路溫濕度測量及控制輸出,高壓帶電顯示及閉鎖,語音防誤提示,照明開關,

分合閘,遠方就地開關,儲能開關,RS485通訊接口,Modbus通訊協議,LED顯示溫濕度,可按鍵操作循環顯示數據或自動循環顯示,在線編程功

能,傳感器斷線報警功能,嵌入式安裝。

220mm×165mm

RKC-96

斷路器狀态、位置功能顯示,開關狀态動态顯示,彈簧儲能動态顯示,兩路溫濕度測量及控制輸出,高壓帶電顯示及閉鎖,語音防誤提示,照明開關,

分合閘,遠方就地開關,儲能開關,RS485通訊接口,Modbus通訊協議,LED顯示器,實時顯示溫濕度,在線編程功能,傳感器斷線報警功能,嵌入

式安裝。

249mm×173mm

RKC-97

斷路器狀态、位置功能顯示,開關狀态動态顯示,彈簧儲能動态顯示,兩路溫濕度測量及控制輸出,高壓帶電顯示及閉鎖,語音防誤提示,照明開關,

分合閘,遠方就地開關,儲能開關,RS485通訊接口,Modbus通訊協議,LED顯示溫濕度,在線編程功能,傳感器斷線報警功能,電氣接點溫度測

量,嵌入式安裝。

249mm×173mm

RKC-98

斷路器狀态、位置功能顯示,開關狀态動态顯示,彈簧儲能動态顯示,兩路溫濕度測量及控制輸出,高壓帶電顯示及閉鎖,語音防誤提示,照明開關,

分合閘,遠方就地開關,儲能開關,RS485通訊接口,Modbus通訊協議,LED顯示溫濕度和電力參數,電能計量,可按鍵操作循環顯示數據或自

動循環顯示,在線編程功能,傳感器斷線報警功能,嵌入式安裝。

249mm×173mm

RKC-90W

帶無線測溫功能

249mm×173mm



掃二維碼用手機看
未找到相應參數組,請于後台屬性模闆中添加



工作電源

DC 110V~300V或AC 85~265V

工作環境

溫度:-20℃~+70℃   濕度:≤95%RH

環境溫度測量範圍

-20℃~+80℃

接點溫度測量範圍

-20℃~+150℃

加熱接口

無源輸出(負載<300W)

降溫接口

無源輸出(負載<300W)

接點測溫報警接口

無源輸出(負載<300W)

強制閉鎖接口

無源輸出(負載<300W)

介質強度

≥AC2000V

絕緣性能

≥100MΩ

溫度精确度

≤±1℃

濕度精确度

≤±2%RH

動态閃爍頻率

1次/秒

人體接近感應時間

≤3秒

通訊接口

RS485(隔離),采用MODBUS-RTU通訊協議

RS485通訊距離

<1200米

通訊波特率

1200bps、2400bps、4800bps、9600bps可設置

狀态指示方式

開入量與LED數碼顯示為動态配置關聯關系

抗電磁幹擾性能

符合IEC255-22的标準規定

無線模塊收發距離

2.4GHz空曠場合可達30米/433MHz空曠場合可達100米

液晶顯示分辨率

1℃
